LDZ Raupen-Vakuum-Druck gürtel filter

Struktur & Arbeits prinzipien:

Struktur:

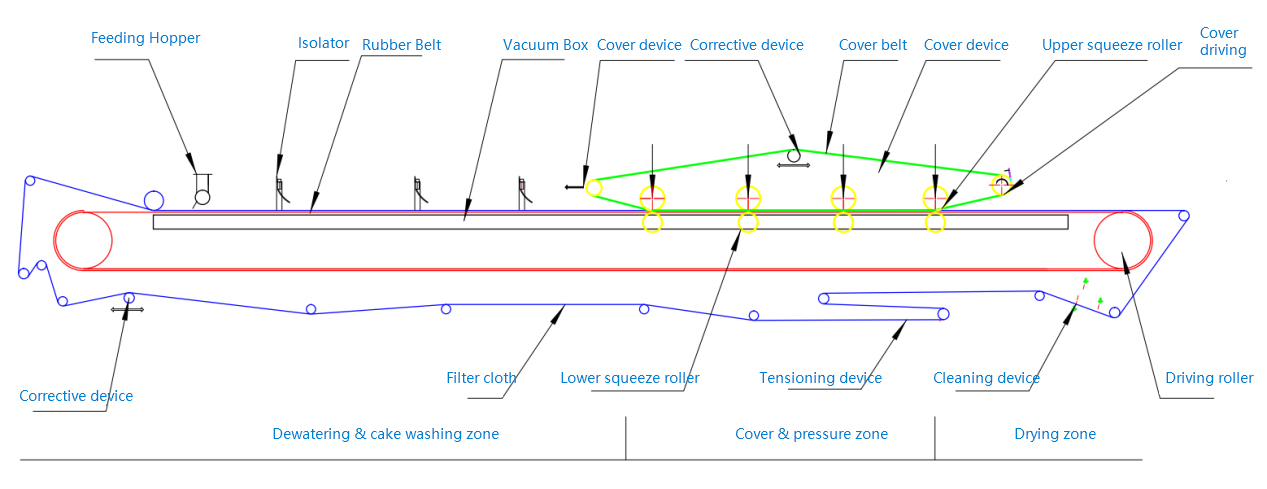

Raupen gürtel Vakuum druck filter besteht aus Raupen gurt abdeckung vorrichtung, Gummi gurt, Vakuum box, Antriebs rolle, Riemens tützen, Fütterung trichter, Filtertuch-Korrektur vorrichtung, Antriebs vorrichtung, stoff reinigungs gerät, Rollen quetschung, Frameworks, Etc. Es ist eine effiziente Fest-Flüssig-Trenn anlage, die die Schwerkraft der Gülle, das Vakuum, das gekoppelte Tuch drücken und das Rollen drücken voll aus nutzt.

Arbeits grundsätze:

Wie gezeigt, wird der ringförmige Gummiband von einem reduzierenden Motor angetrieben, der kontinuierlich läuft, und das Filtert uch, das auf den Gummiband gelegt wird, läuft synchron mit ihm. Der Gummiband kontakt mit dem Schiebe tisch der Vakuum box (zwischen der Vakuum box und dem Gummiband befindet sich ein ringförmiger Reibungs riemen, und Wasser wird eingespeist, um eine Wasser abdichtung zu bilden), wenn die Vakuum box an das Vakuums ystem anges ch lossen ist, bildet sich der Vakuum bereich auf dem Gummiband, Die Aufschlämmung wird durch den Fütterung behälter gleichmäßig auf dem Filtert uch verteilt, da Vakuum vorhanden ist. das Filtrat dringt in das Filtert uch ein und wird durch die Quer rillen am Gummiband gesammelt und fließt durch die Löcher in der Mitte des Gummibandes in die Vakuum box. Während der feste Teil abgefangen wird und Filterkuchen auf Filtert uch wird. Das Filtrat in der Vakuum box wird durch Luft-Flüssigkeits-Separator abgelassen.

Während sich der Gummiband bewegt, tritt der Kuchen wiederum in den Filter extraktion bereich, den Abdeck bereich und den Trocknungs bereich ein. Am Abdeck bereich wickeln sich das obere und untere Filtert uch zusammen und bilden einen Hochvakuum bereich, während die Walzen, die sich im Abdeck bereich befinden und von Luft zylindern angetrieben werden, die den Kuchen mit großem linearen Druck quetschen, maximal Wasser aus dem Kuchen entfernen. Am Trocknungs bereich wird der Kuchen weiter entwässert, schließlich trennt sich der Kuchen mit dem Gürtel an der Kuchen auslass rolle. Und das Filtert uch, das durch das Reinigungs gerät erneuert wurde, tritt wieder in den Filter bereich ein, nachdem es einen Satz Stützrollen und eine Korrektur vorrichtung durchlaufen hat.

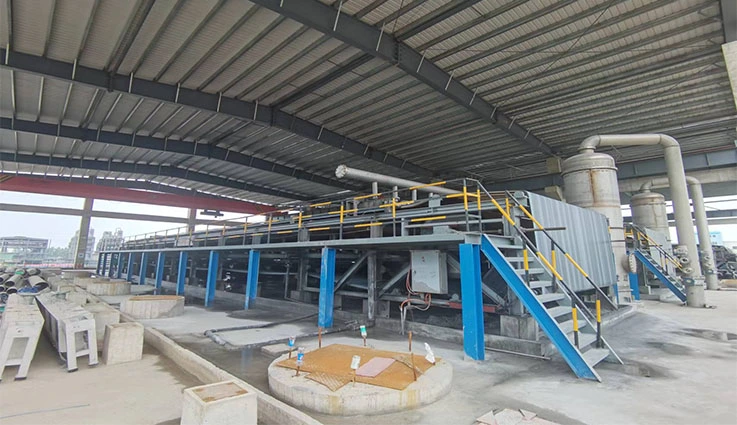

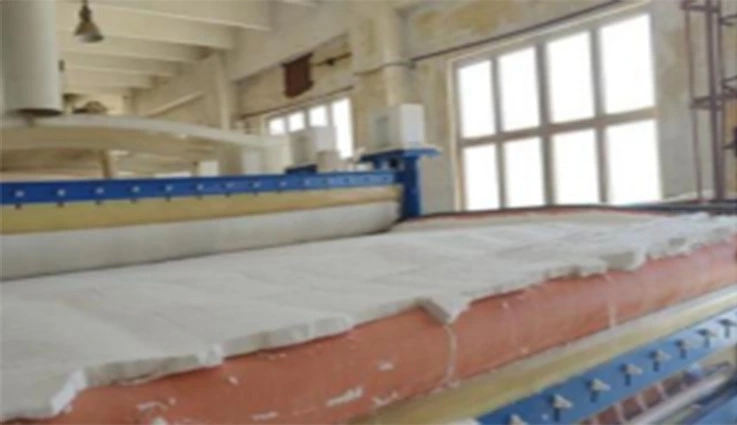

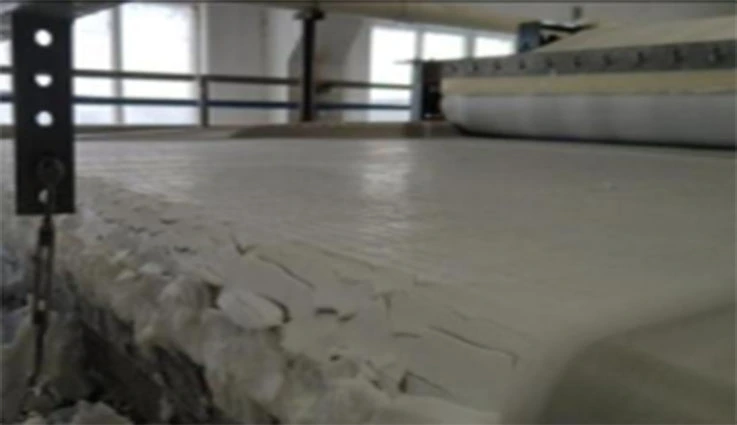

Verwendung der Website des LDZ-Raupen-Vakuum-Druck gurt filters
